PJS簡易升降式/PSH升降橫移類

一、PJS簡易升降類-地坑式

1、運行原理
停車設備的上中下車位固定成一個升降體，平時沉于地坑，上層可直接取車，升降后可存取中層和下層車。該設備適用于有三輛汽車以上家庭、企業單位使用。

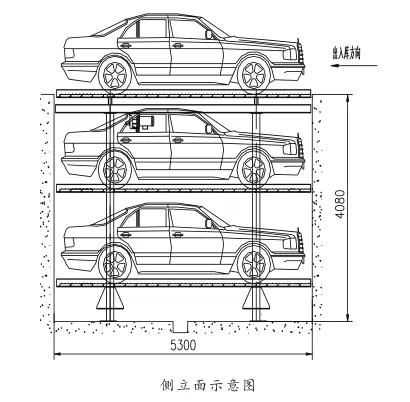

2、結構示意圖

3、特點
1.構造簡單、緊湊，是經濟的一種停車設備。
2.PLC電腦控制，按鈕操作。
3.設有多重安全保護裝置，強調了安全的重要性。
4.有急停按鈕。
5.上車位的使用與一般平面車位相同。

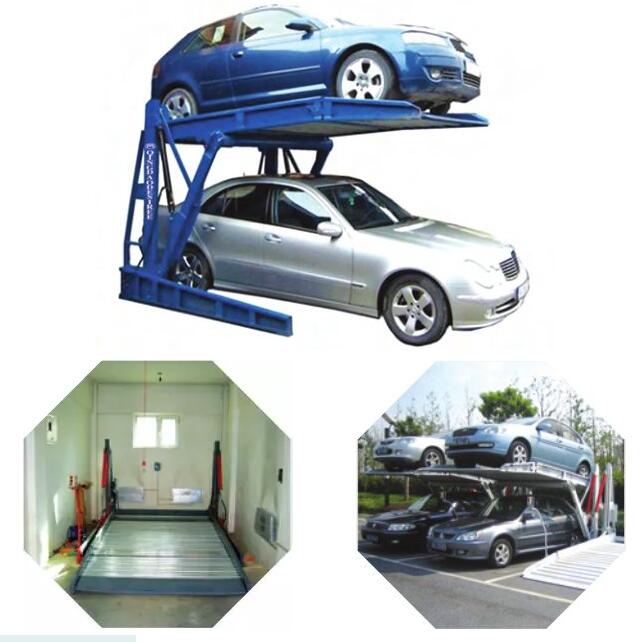

二、PJS簡易升降式-俯仰式

1、運行原理
設備傳送系統采用液壓轉動的方式，液壓泵利用高壓油推動液壓缸，驅動載車板上升或下降，達到存取車輛的目的。地面停車時，待載車板上升到位后即可駛?cè)牖蝰偝鲕囕v。

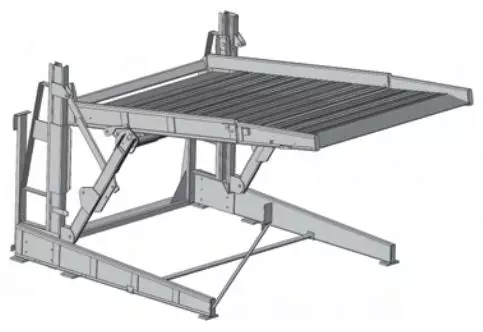

2、結構示意圖

3、主要技術性能參數

4、特點
1.操作簡單
2.安全可靠
3.進出車輛方便
4.超低噪音
5.占用空間小
6.外觀美觀時尚
7.安裝簡單快捷
8.家用、公用皆可

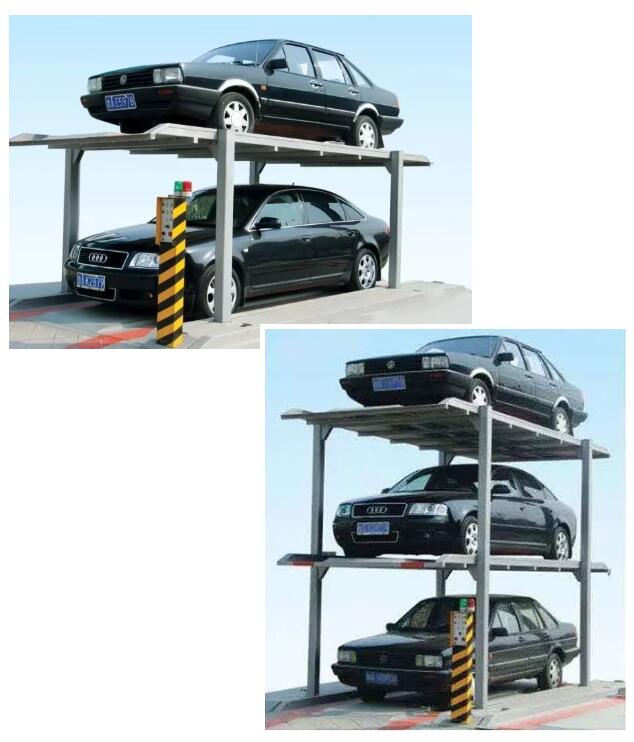

三、PJS簡易升降類-兩柱式

1、運行原理
上層載車板由裝置在后方的液壓缸作升降驅動，設備前方出入口處沒有任何柱梁及懸吊鏈條，更方便車輛進出。

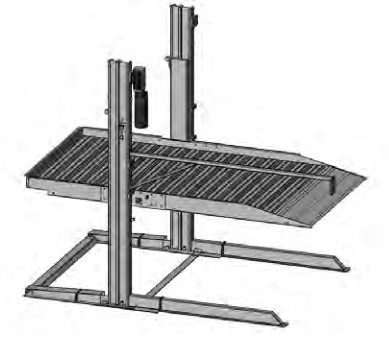

2、結構示意圖

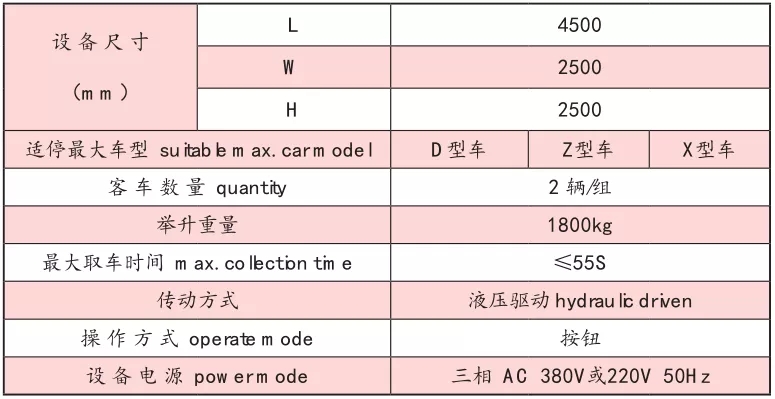

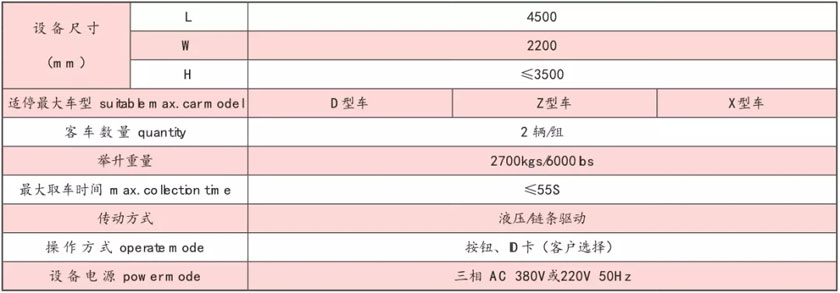

3、主要技術性能參數

4、特點
1.操作簡單
2.安全可靠
3.進出車輛方便
4.超低噪音
5.占用空間小
6.安裝簡單快捷
四、PSH升降橫移類-三層式

1、運行原理
頂層車板上下升降，底層車板左右水平橫移，中間層車板既可左右橫移又可上下升降，通過不斷交換空位，完成車輛存取。

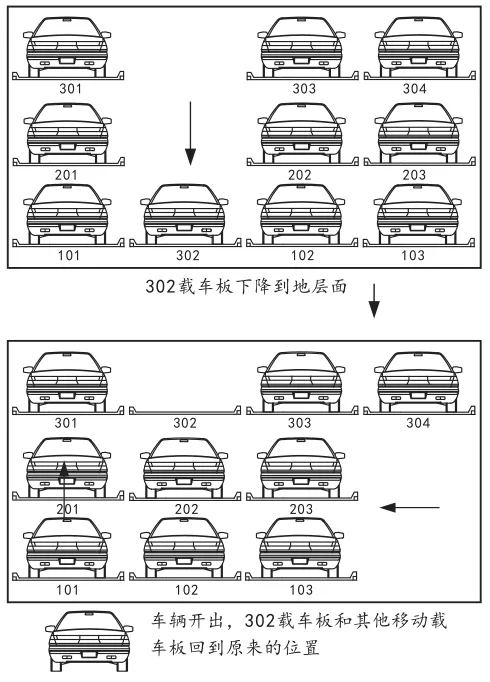

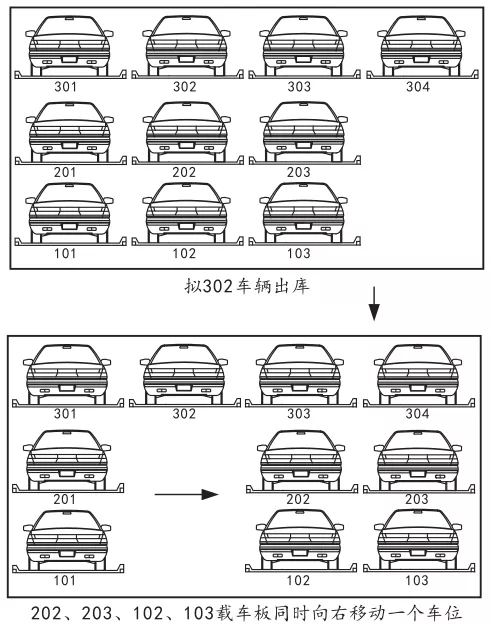

2、三層車庫進出車原理

3、特  點
1.該類設備可根據客戶場地情況量身定做，實現2-9層，多車位設計。
2.造價低，使用維護方便。
3.對土地要求低，可根據地形空間進行任意組合排列，規?？纱罂尚?，廣泛應用于地上或地下停車場建設。

五、PSH升降橫移類-重列式（穿越式）

1、運行原理
重列式（穿越式）升降橫移立體車庫是屬于升降橫移式立體車庫的一種組合產品，排列布置方式可以前后疊加，也可以左右多段式多列布置。設備地面每排設置一個空車位，車臺板通過升降、橫移實現存取車輛。重列式（穿越式）升降橫移立體車庫前排存取車時，與后排獨立運行，與普通升降橫移式立體車庫一樣，前排存取車時，前后排同時運行，前排通過地面臺板橫移，將空車位移到后排存取車臺板的前面，實現后排存取車。

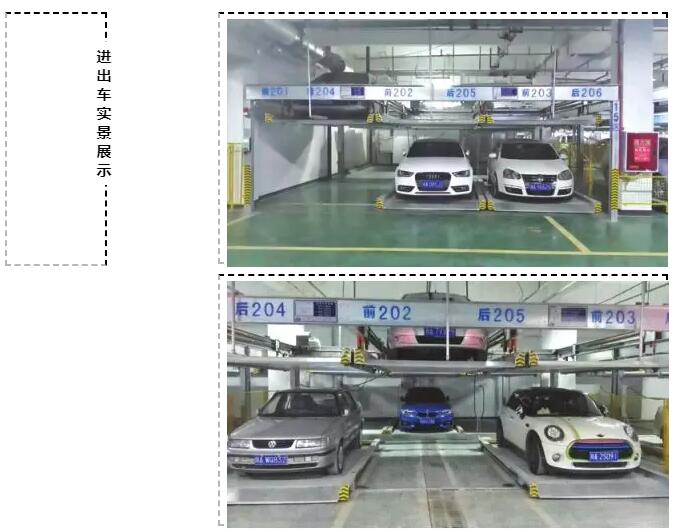

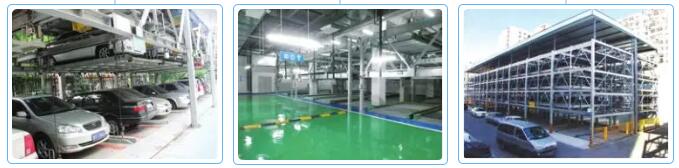

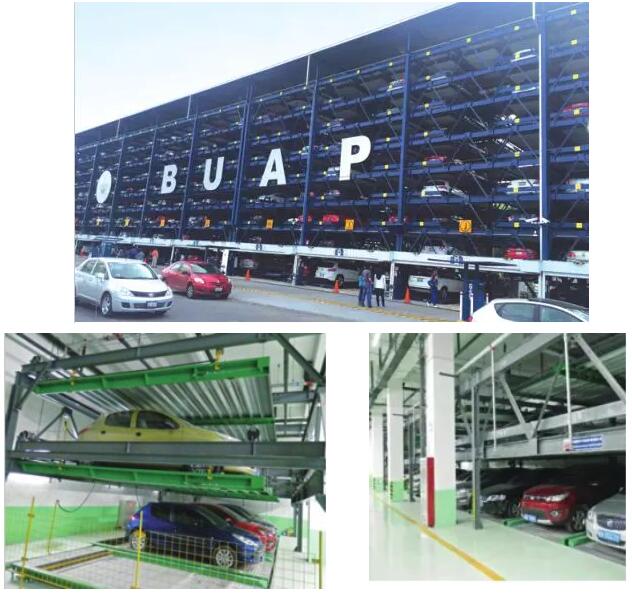

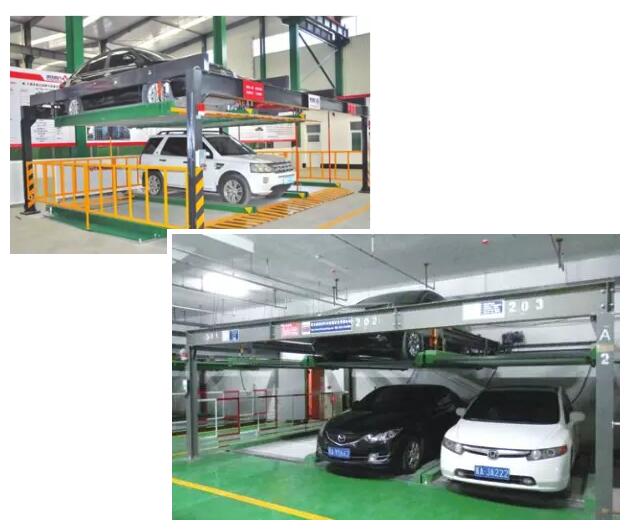

2、進出車實景展示

3、特  點
1.重列式布置方案對于只能設計一個車道或設置兩個車道太浪費，但有能停放兩排或兩排以上車輛長度的停車位置時，可采用重列式布置的升降橫移停車設備。
2.大大節約了周轉通道，空間利用率高，且同樣能實現任何一個停車位的自由進出，前后排共用一條車道，土地利用率高，停車數量要比單列式增加1-2倍。

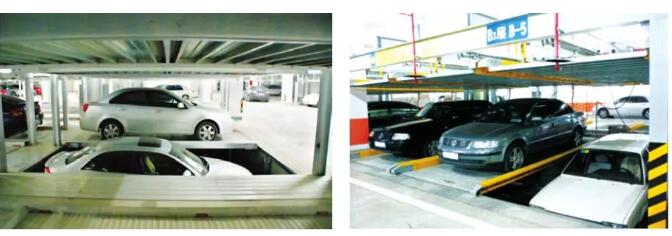

六、PSH升降橫移類-二層式

1、運行原理

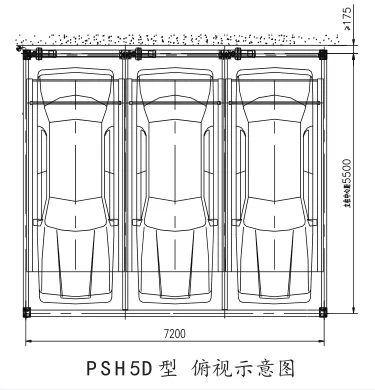

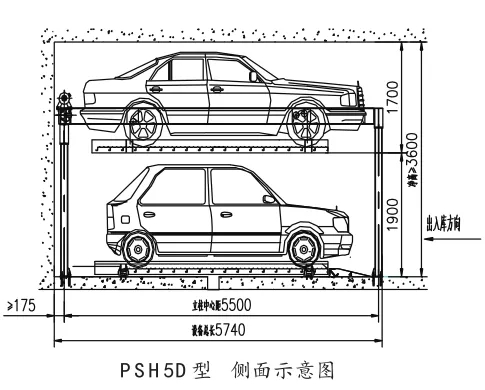

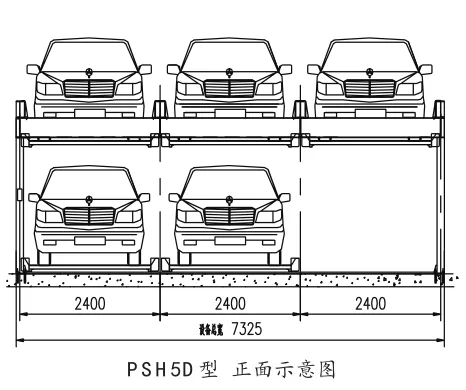

設備采用以載車板升降或橫移存取車輛。每個車位均有載車板，上層載車板只做升降運行，地面層載車板只做橫移運行。地面層留有一個空位，空位可隨著載車板的橫移而左右變換，使對應于下層空位的上層載車板下降至地面，從而使車輛駛?cè)牖蝰偝鐾＼囄?。對于下層載車板，車輛可直接駛?cè)牖蝰偝鐾＼囄弧?br /> 2、PSH5D型正/側面、俯視示意圖

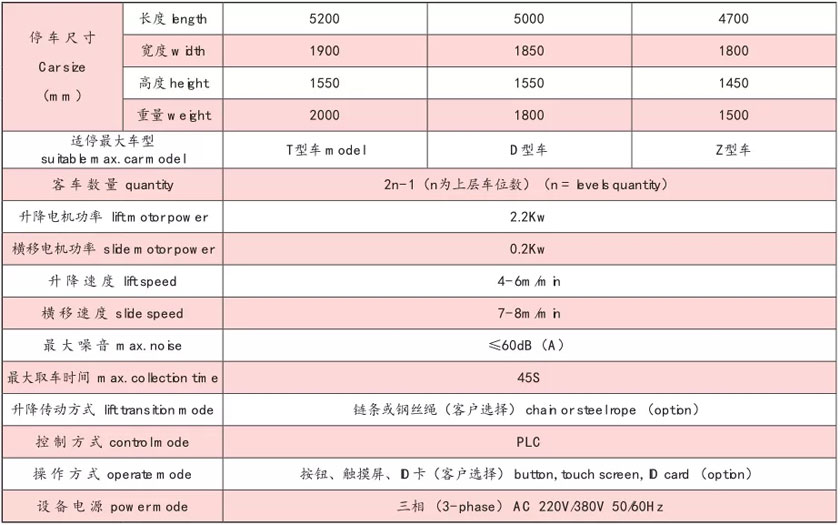

3、主要技術性能參數

4、特  點
1.形式多種多樣，規?？纱罂尚?，對場地的適應性較強，有效的節省土地和空間。
2.可用于辦公地點、生活小區立體車庫的建設以及現有地下室平面停車庫的增容。
3.建設成本低，設備使用安全可靠，使用維護費用低廉；設備可以模塊化組合，以便適應不同的地形和空間。
4.PLC智能化控制，可以滿足臨時短、中、長期用戶的不同需要。
5.操作簡單，存取車輛快捷。
6.配合土建做小基坑設計，使進出車更加舒適方便。
七、PSH升降橫移類-二 —— 九層式

1、運行原理

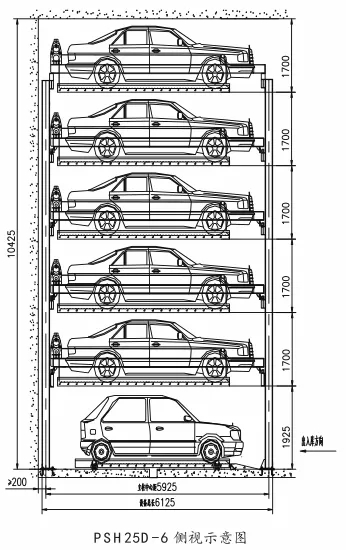

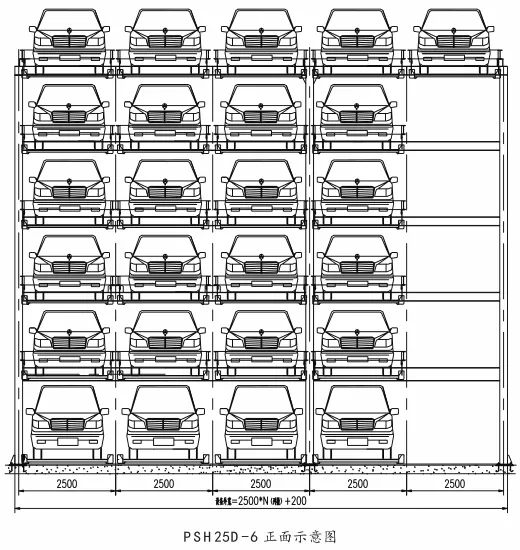

設備采用載車板升降或橫移存取車輛。每個車位均有載車板，頂層載車板只做升降運行，中間層載車板既可以橫移又可以升降，地面層載車板只做橫移運行。中間層和地面層各留一個空位，空位可以隨著載車板的橫移而左右變換，使對應于中間層和空位的頂層或中間層載車板下降至地面，從而使車輛駛?cè)牖蛘呤钩鐾＼囄弧τ诘孛鎸虞d車板，車輛可直接駛?cè)牖蝰偝鐾＼囄弧?br /> 2、地上六層升降橫移示意圖

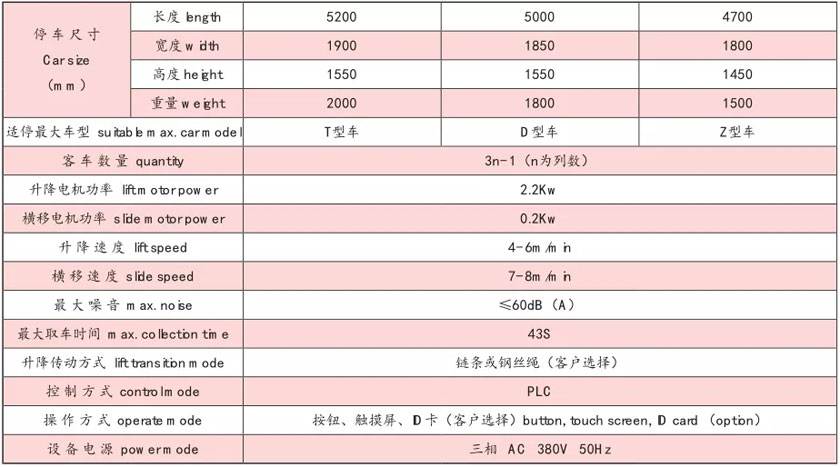

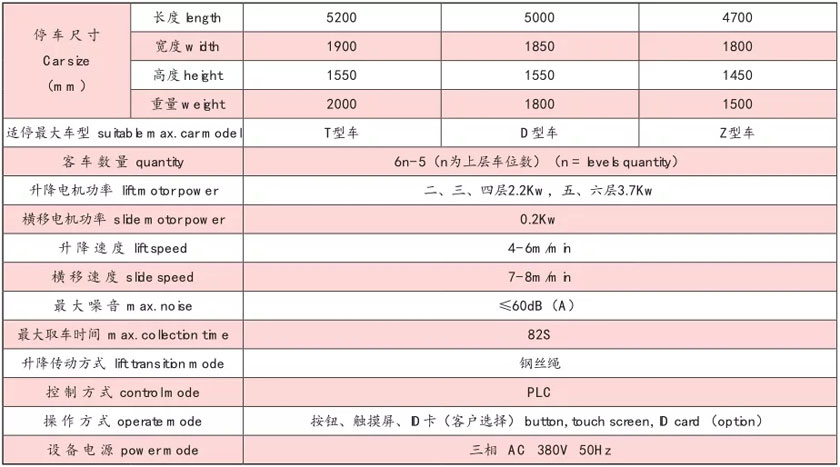

3、主要技術性能參數

4、特  點
1.形式多種多樣，規?？纱罂尚?，對場地的適應性較強，有效的節省土地和空間。
2.可用于辦公地點、生活小區立體車庫的建設。
3.建設成本低，設備使用安全可靠，使用維護費用低廉；設備可以模塊化組合，以便適應不同的地形和空間。
4.PLC智能化控制，可以滿足臨時短、中、長期用戶的不同需要。
5.設備升降系統采用鋼絲繩四點吊掛式，運行平穩可靠、噪音低。

八、PSH升降橫移類-負一正二式

1、運行原理
本設備分為上、中、下三層，其中地上兩層，地下一層，為負一正二布局。中層設一空車位。上、下兩層車位可自行升降，中層車位可自行橫移。中層車位與地面等平，可直接存取車輛；存取上、下層車輛時，該車位對應的中層車位橫移至交換車位，該車位上、下形成一個升降通道使該車位實現上下存取車車輛的升降動作，當該車位運行到地面時即可實現車輛存取。

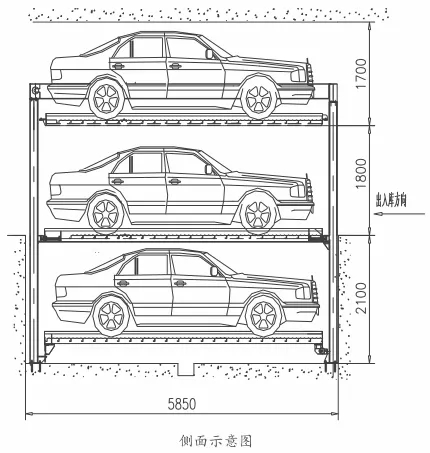

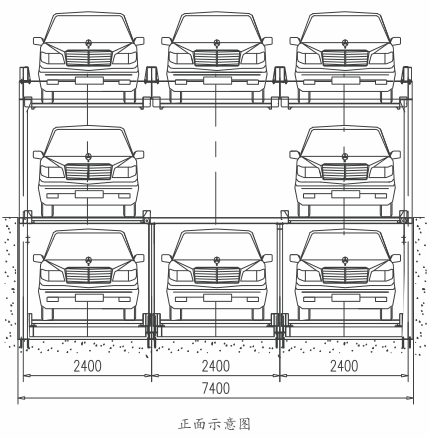

2、正/側面示意圖

3、主要技術性能參數

4、特  點
1.節省地面，充分利用地下空間，提高泊車數量。
2.下層車位具有防塵防盜等功能。
3.可設計為全封閉式、半封閉式、簡易包裝式及無包裝式等形式，滿足客戶需要。
4.運行平穩，噪音低，運行速度快，存取時間短。
5.PLC邏輯回路修復快，故障排除簡單。
6.多重安全保護，設有防墜落、防碰撞、防過載等一系列安全保護裝置。
7.彌補車位不足，進行停車場基礎局部下沉，增加停車數量，減少土建費用。
