平面移動類機械式停車設備

平面移動類機械式停車設備的型式除應符合GB/T 26559-2011中的規定外，按循環方式還可分為：

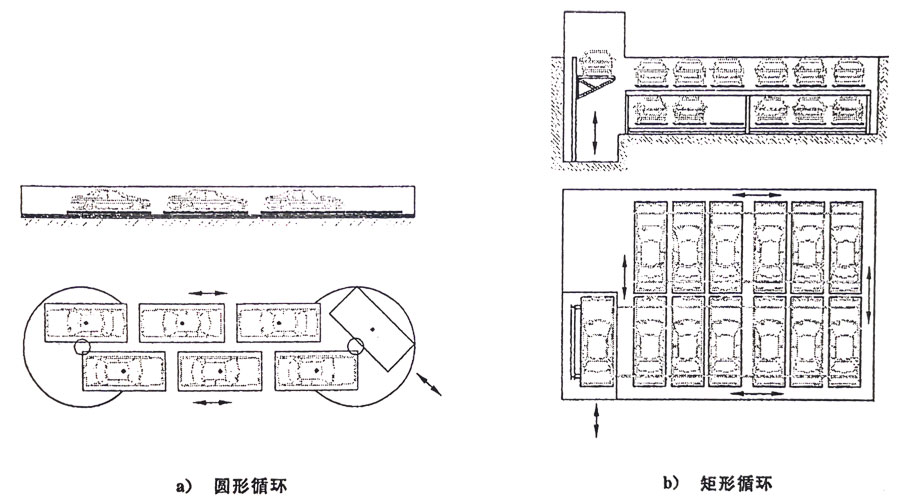

a) 圓形循環：在設備兩端，搬運器在水平面內以圓弧運動方式作循環移動。見圖a所示。
b) 矩形循環：在設備兩端，搬運器在水平面內以直線運動方式作循環移動。見圖b所示。

一、使用環境條件
1、環境溫度為-5℃～+40℃。
2、當最高溫度為40℃下的相對濕度不超過50%時，電氣設備應能正常工作口
3、海拔不應超過1000m（超過1000 m時應按GB 755的規定對電機進行容量校核，超過2000 m
時應對電器件進行容量校核）。
4、使用環境中不應有爆炸、腐蝕、破壞絕緣和導電的介質?？闺姶鸥蓴_能力應符合GB 17907-2010中的規定。
5、電源為三相五線制交流電源，頻率為50 Hz，電壓為380 V、供電系統在設備饋電線接入處的電壓波動不應超過額定電壓的±10%，設備內部的電壓損失應符合GBlT 3811-2008中的規定。
注：使用環境條件超出上述范圍時，由用戶與制造商協商解決。
二、設計及配置
1、設備設計應符合GB 17907及本標準的規定。
2、金屬結構的構造及設計應符合GB/T 3811的規定。
3、設備裝在主體建筑物內部或相接于建筑物時，應向土建方提交設備的載荷資料。
4、全金屬結構的獨立式設備外部框架的設計應符合GB 50017的規定，并按建筑規范進行抗風及抗地震計算。
5、車位應有防止同下層車輛滴油、滴水措施。
三、金屬結構
1、金屬結構件，如立柱、梁的材料，應選用力學性能不低于GB7T 700-2006的023s鋼。
2、金屬結構的焊接應符合GB 17907-2010中的規定。
3、金屬結構應連接牢固，不應有影響強度的缺陷存在。采用高強度螺栓連接時應達到規定的擰緊力矩要求。
4、金屬結構的重要受力構件，如立柱、橫梁、鋼架、斜桿等，其表面除銹處理應達到GB/T 8923規定的Sa2號級，其余結構件材料表面除銹處理應達到Sa2或St2（手工除銹）。

四、機構及零部件
1、起升用鋼絲繩、卷筒和滑輪
設備起升用鋼絲繩、卷筒和滑輪應符合GB 17 907-2010中的規定。
2、起升用鏈條、鏈輪
1.設備起升用鏈條和鏈輪應符合GB 17907-2010中的規定。
2.所有的鏈條、鏈輪應便于潤滑。
3、制動系統
設備應設有制動系統，制動系統應符合GB 17 907-2010中的規定。
4、液壓系統
設備液壓系統應符合GB 17907-2010中的規定。
1. 水平循環機構、載車板及升降機
2.水平循環機構與載車板之間的傳動應可靠口
3.載車板應采用非燃燒體材料制造，并應具有足夠的強度和剛度。
4.載車板應具有互換性。
5.升降機導軌允許分段制造，但接頭應打磨平整。
5、電氣設備
1. 電氣設備的安全要求應符合GB 17907—2010中的規定。
2. 電動機外殼防護：當設備裝設于室內時，其驅動電動機外殼防護等級不應低于GBlT 4942.1中規定的IP 330當設備裝設于室外時，其所有電動機均應安裝在有防淋、通風措施的位置，且電動機的外殼防護等級不應低于GB/T 4942.1中規定的IP 540
3.儀表、按鈕、操作開關的功能應標明在相關的屏幕、控制柜（操作臺）上。
4.各導線和電纜端部應有標志或編號。
5.在機房內或地坑內，應設置供檢修用的電源插座。
6.升降機應設置緊急停止開關，確保緊急情況時立即停止升降機運轉。
7.照明電路應單獨設立電源開關，不受動力總開關的影響。
8.控制系統應有自動保護裝置，動力電路應配有短路、過流、欠壓、過壓、缺相和相序等保護電路。
6、安裝
1.設備安裝前應對應現場安裝條件進行確認，符合安裝要求才能進行安裝。
2.金屬結構的安裝精度應符合規定。
3.所有運動部件安裝后應運轉靈活，無卡滯現象。
4.兩條運行軌道同一截面的相對高度差不應大于3 mm，軌距偏差為士2 mm，軌道接頭處50mm范圍內頂面和側面的錯位不應大于1 mm，運行軌道直線度的安裝誤差應符合規定。
